Supports red dot Picatinny

Les montages red dot Picatinny se fixent sur les rails Picatinny / weaver pour positionner l’optique de manière sécurisée, régler la hauteur et maintenir le zéro sous le recul. Parfaits pour l’installation de red dots avec montages à démontage rapide pour CZ Scorpion ou CZ Bren.

Compatibilité

• CZ avec rails supérieurs : idéal pour les plateformes comme les PCC et les carabines avec Picatinny d’origine (par ex. Scorpion / Bren - type upper, boîtiers/garde-mains à rail).
• Non adapté aux culasses de pistolet : les culasses ne sont généralement pas dotées de rails : utiliser des plaques Optics Ready ou des montages red dot queue d’aronde.

Hauteurs & co-witness

• Montages bas : au plus près de l’axe du canon ; idéal pour l’appui-joue sur PCC.
• Co-witness absolu : le point s’aligne avec les organes de visée mécaniques.
• Co-witness 1/3 inférieur : les organes sont plus bas dans la fenêtre ; vue plus rapide et dégagée.

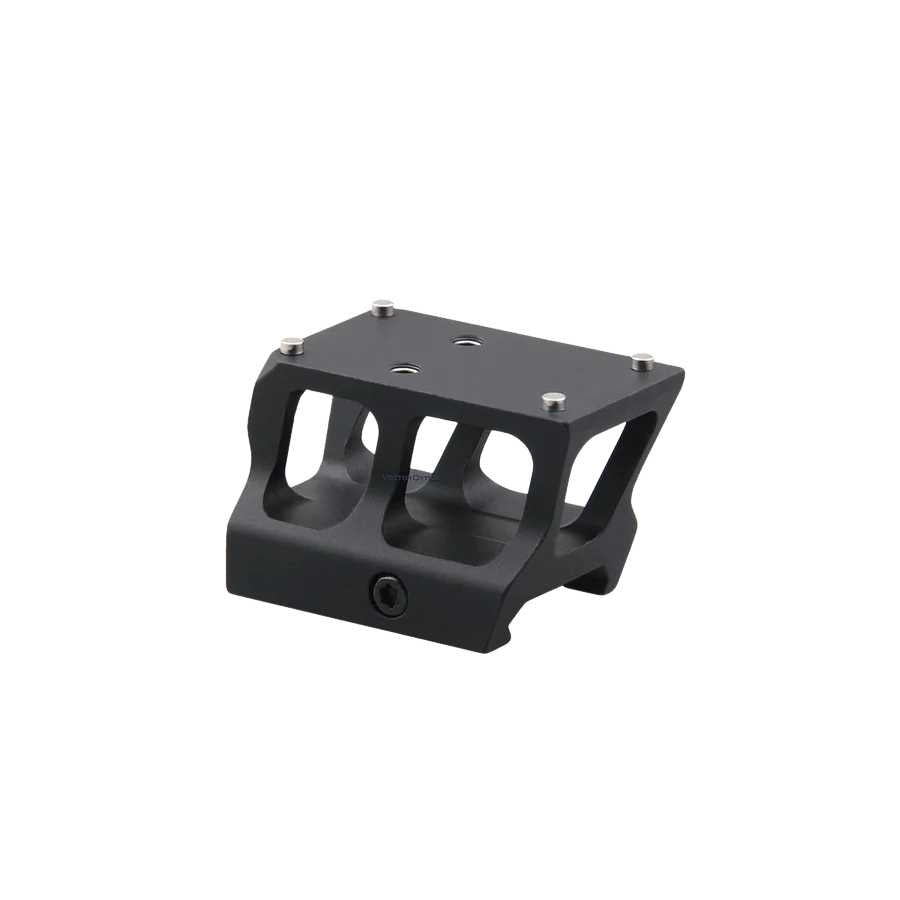

• Rehausses/entretoises : ajustent précisément la ligne de visée et l’appui-joue avec gilet ou crosses hautes.

Types de montage

• Bases à visser : simples, légères, très stables une fois serrées.
• Leviers QD : changement rapide avec retour au zéro répétable.
• Cantilever/ajouré : avance l’optique ou allège l’ensemble selon les besoins.

Éléments essentiels

• Insérer complètement la vis transversale dans une encoche Picatinny ; vérifier l’absence de jeu à la main.
• Dégraisser vis/surfaces de serrage ; appliquer du frein filet Loctite.
• Serrer au couple pour les vis de serrage et d’optique ; marquer et vérifier après la première séance de tir.

Astuce : si votre optique ne possède pas de fixation Picatinny (empreintes mini-reflex type RMR/RMSc/K-series), montez-la via la plaque OR ou un adaptateur queue d’aronde adapté à votre CZ.
